Potter là nhà sản xuất độc lập duy nhất cung cấp đầy đủ các dòng sản phẩm trong hệ thống báo cháy từ báo cháy địa chỉ, hệ thống báo cháy thường, hệ thống báo cháy điều khiển xả khí. Được thành lập từ năm 1898, Potter luôn tập trung vào nghiên cứu, sản xuất ra những dòng sản phẩm đáp ứng mọi nhu cầu của khách hàng. Hệ thống báo cháy địa chỉ POTTER là 1 hệ thống báo cháy dễ dàng mở rộng, lắp đặt, bảo trì vô cùng đơn giản, tiết kiệm chi phí. Được đánh giá là 1 hệ thống báo cháy có chất lượng, độ tin cậy hàng đầu trên thế giới. Các thiết bị chính trong hệ thống báo cháy địa chỉ đều được bảo hành 5 năm.
Nào hãy cũng TAZETCO tìm hiểu về hệ thống báo cháy địa chỉ POTTER nhé!!!
Cấu tạo của một hệ thống báo cháy địa chỉ POTTER

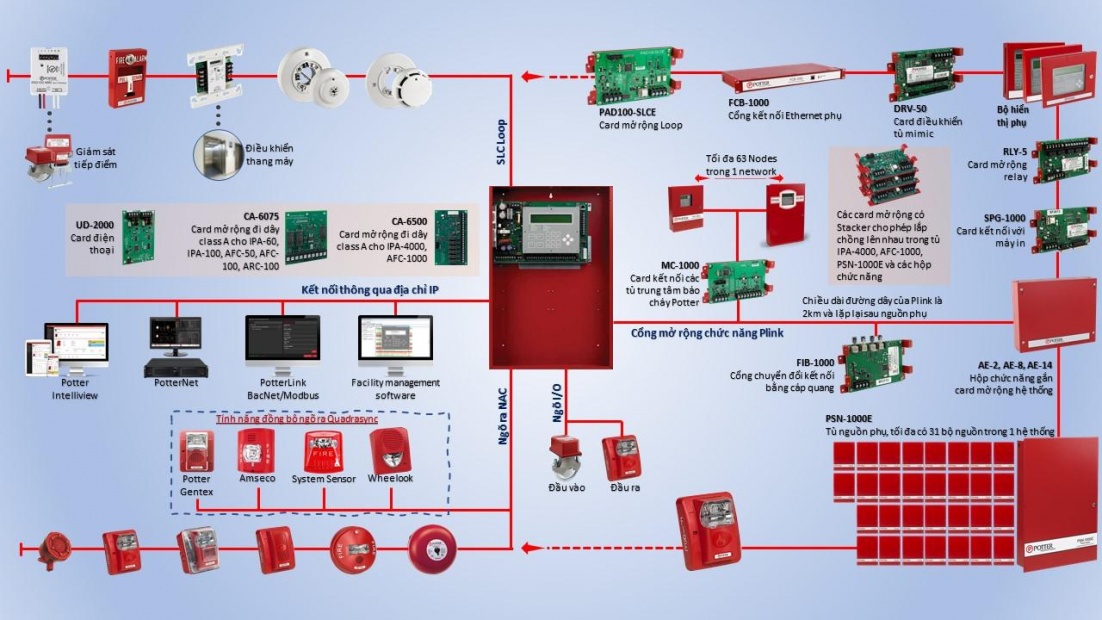

Tổng quan cấu tạo của hệ thống báo cháy địa chỉ POTTER
I. Hệ thống báo cháy địa chỉ POTTER gồm những thành phần sau
-
Tủ trung tâm báo cháy: tủ trung tâm báo cháy của Potter gồm có: tủ trung tâm báo cháy loại địa chỉ, tủ trung tâm báo cháy loại thường và tủ trung tâm báo cháy điều khiển xả khí
Tủ trung tâm báo cháy loại địa chỉ có 2 dòng là IPA series và AFC series

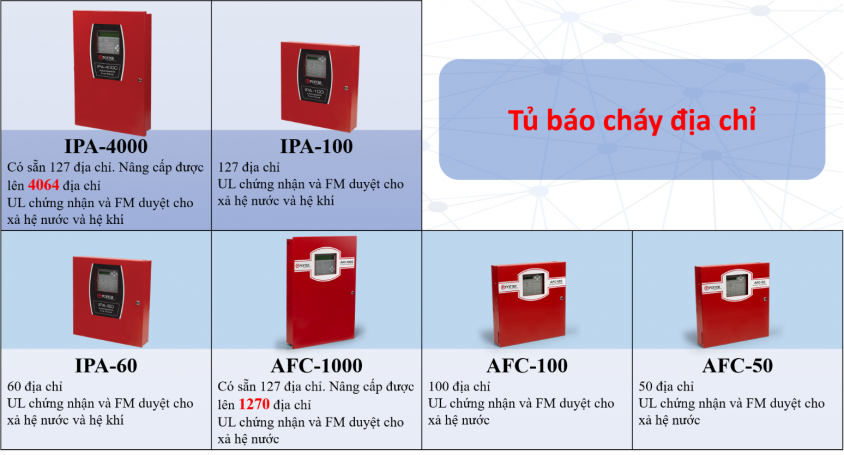

Các tủ địa chỉ Potter

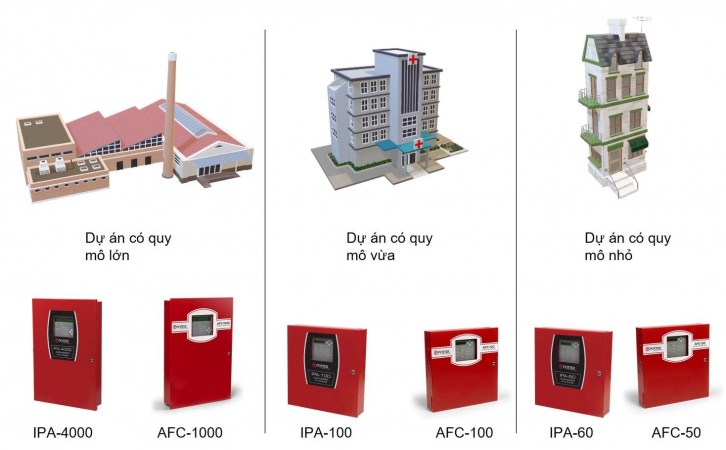

Tủ trung tâm báo cháy địa chỉ Potter có khả năng đáp ứng mọi quy mô của dự án, từ nhỏ đến lớn:
Điểm khác nhau giữa IPA series và AFC series:
IPA Series
-
Bị kiểm soát bởi nhà máy (Close protocol)
-
Khả năng mở rộng số địa chỉ cao hơn lên đến 4064 địa chỉ trên 1 tủ IPA-4000
-
Có chứng nhận UL và FM cho điều khiển xả hệ nước (Deluge valve, Pre-action valve) và hệ khí (FM200, N2, CO2,…)
-
Có thêm chức năng Smoke control, được chứng nhân UL864
AFC Series
-
Giao tiếp mở (Open protocol)
-
Mở rộng được tối đa 1270 địa chỉ trên tủ AFC-1000
-
Có chứng nhận UL và FM cho điều khiển xả hệ nước (Deluge valve, Pre-action valve)
-
Không có chức năng smoke control
Tủ trung tâm báo cháy loại thường và tủ điều khiển xả khí

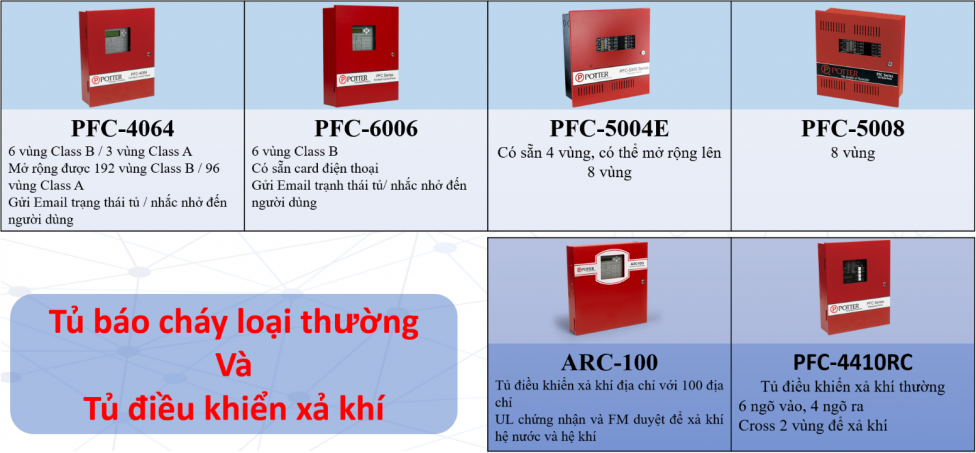

Các tủ báo cháy loại thường và điều khiển xả khí Potter
SLC Loop-Cổng kết nối tín hiệu đầu vào từ đầu báo, module, nút nhấn khẩn
Cổng Loop trên bo mạch Potter
Cổng Loop kết nối tối đa được 254 thiết bị/loop
Chiều dài tối đa 3km với dây 14 awg, hoặc tổng trở trên đường loop là 50Ω
Các loại đầu báo địa chỉ và đế địa chỉ:
Potter cũng có các loại đầu báo địa chỉ như đầu báo khói quang địa chỉ, đầu báo nhiệt địa chỉ, đầu báo khí CO địa chỉ, đầu báo kết hợp khói và nhiệt địa chỉ, đầu báo cho ống gió. Các đầu báo khói của Potter có thể điều chỉnh độ nhạy từ 1.0-3.7%, có thể cài đặt độ nhạy khác nhau giữa ngày và đêm. Đầu báo nhiệt có thể điều chỉnh nhiệt độ từ 135oF-185oF, có thể chọn chế độ nhiệt gia tăng nếu được yêu cầu.
Đế địa chỉ có các loại như đế cách ly loại địa chỉ, đế tiếp điểm loại địa chỉ, đế âm thanh,…
Đầu báo và đế địa chỉ Potter
Các loại module địa chỉ và nút nhấn địa chỉ:
Potter cũng có các loại module như module ngõ vào (PAD100-DIM, PAD100-SIM, PAD100-MIM, module điều khiển (PAD100-NAC, PAD100-SM), module giám sát đầu báo thường (PAD100-ZM), module kết hợp cả ngõ và và ngõ ra (PAD100-OROI, PAD100-TRTI), module cách ly (PAD100-IM).
Nút nhấn địa chỉ 1 tác động (PAD100-PSSA), nút nhấn địa chỉ 2 tác động (PAD100-PSDA)
Module và nút nhấn địa chỉ Potter
Một số module của Potter có khả năng kết nối cùng lúc nhiều thiết bị mà không tốn thêm địa chỉ trong loop.
Ví dụ: module PAD100-TRTI, giả sử module này được set địa chỉ số 001, 2 thiết bị ngõ vào và 2 thiết bị ngõ ra, tổng cộng là 4 thiết bị có thể kết nối vào module với các địa chỉ lần lượt là 1.1, 1.2, 1.3, 1.4, các địa chỉ này tham gia độc lập được vào quá trình lập trình. Vì vậy sẽ giúp kết nối được nhiều thiết bị để giám sát hơn
Set địa chỉ trên module PAD100-TRTI
Đầu báo, module và nút nhấn địa chỉ cần phải được set địa chỉ trước khi lắp đặt lên đường loop. Potter set địa chỉ qua Dip-Switch
Set địa chỉ qua Dip-Switch
P-Link-Cổng kết nối card mở rộng chức năng thêm cho hệ thống
Để mở rộng thêm chức năng trên tủ trung tâm báo cháy, hệ thống báo cháy địa chỉ Potter sẽ cho các card chức năng được kết nối thông qua cổng P-Link
Cổng P-Link trên bo mạch Potter
P-Link có 4 dây, 2 dây nguồn và 2 dây data. Chiều dài tối đa của đường P-Link là 2km dùng dây 14 awg, khoảng cách này sẽ lặp lại khi điểm cuối của đường P-Link là 1 tủ nguồn phụ
Có thể chuyển đổi sang cáp quang để mở rộng khoảng cách lên 40km
Các thiết bị trên đường P-Link:

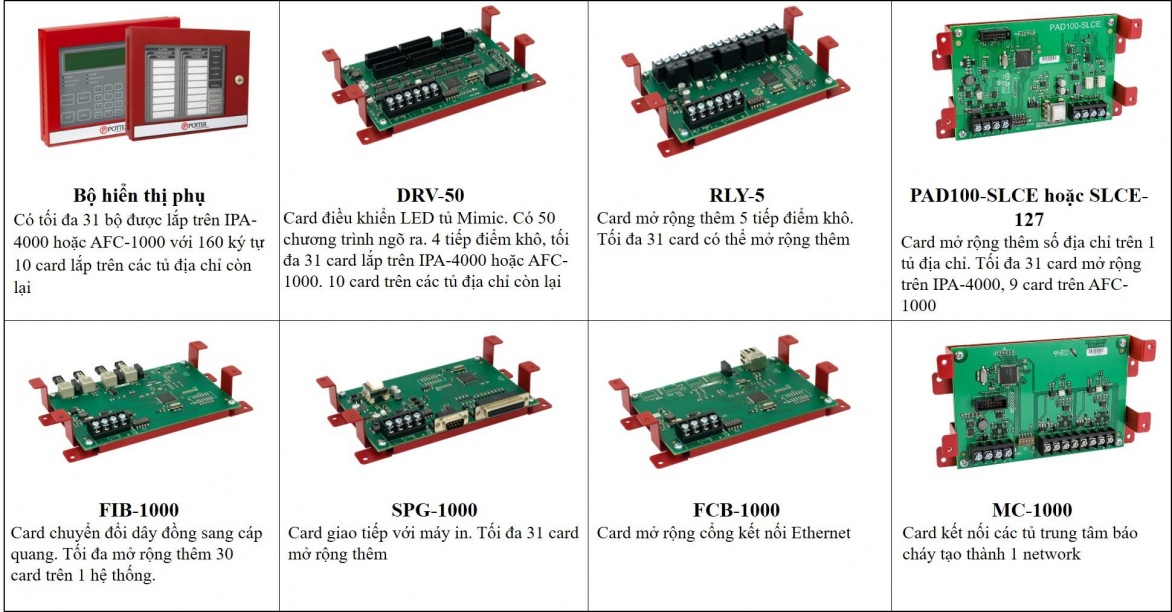

Các card mở rộng lắp trên P-Link
Đối với những công trình rất lớn, nguồn từ tủ trung tâm không thể cung cấp đủ cho các thiết bị ngõ ra. Giải pháp chúng ta cần là 1 tủ nguồn phụ. Tủ nguồn phụ Potter sẽ được kết nối với hệ thống báo cháy thông qua cổng P-Link. Mỗi tủ nguồn phụ được thêm vào sẽ bổ sung thêm 10A với 6 ngõ ra NAC và 4 ngõ vào I/O. Ngoài chức năng bổ sung thêm điện áp cho hệ thống, tủ nguồn phụ cũng là nơi để gắn các card mở rộng và mở rộng thêm khoảng cách của đường P-Link thêm 2km
Sơ đồ đấu nối tủ nguồn phụ vào hệ thống báo cháy
Tối đa có 31 tủ nguồn phụ có thể được lắp vào hệ thống báo cháy.
Cổng Ethernet-Cổng kết nối với Internet và các phần mềm tương tác giữa người dùng và hệ thống
Cổng kết nối Ethernet
Cổng kết nối Ethernet là cổng kết nối laptop trực tiếp với tủ trung tâm để lập trình, download các sự kiện lịch sử và cấu hình của tủ về. việc kết nối giữa tủ và laptop rất đơn giản, chỉ cần 1 đoạn dây ethernet là có thể kết nối và lập trình.
Mỗi tủ trung tâm báo cháy sẽ có 1 IP động hoặc IP tĩnh để giao tiếp với người dùng hoặc kết nối đến các phần mềm giám sát. Chúng ta sẽ tiết kiệm được chi phí dây điện hơn do sử dụng được mạng lưới ethernet có sẵn trong tòa nhà, đồng thời, các thông tin của hệ thống báo cháy sẽ được truyền tải đến người dùng trong vài giây
Khi tủ trung tâm báo cháy địa chỉ Potter được kết nối với internet, tủ sẽ có khả năng tự động gửi email khi có cháy, tủ bị lỗi đến tối đa 20 địa chỉ email, người dùng cũng có thể gửi email đến tủ trung tâm để yêu cầu tủ gửi email về cấu hình hệ thống, lịch sử đến địa chỉ email của họ. Ngoài ra, tủ có thể gửi email nhắc nhở đến người dùng để bảo trì hệ thống hay thay acquy
Tính năng tự động gửi email
II. Các phần mềm tương tác giữa người dùng và hệ thống:
Thông qua cổng ethernet, tủ báo cháy Potter có thể dễ dàng kết nối với các phần mềm để người dùng có thể giám sát và điều khiển hệ thống báo cháy dễ dang, nhanh chóng, mọi lúc, mọi nơi.
Phần mềm giám sát FMT
-
FMT là phần mềm miễn phí được Potter cung cấp cho người dùng. Tối đa phần mềm kết nối được 255 tủ báo cháy thông qua mạng LAN.
Trạng thái của các tủ báo cháy sẽ được hiển thị thông qua mã màu:
+ Màu đỏ: có cháy
+ Màu vàng: có lỗi
+ Màu xanh: lỗi được khắc phục
Hỗ trợ màn hình ảo để giao tiếp
Có thể lọc các sự kiện theo tủ, theo ngày/giờ, … và xuất ra file word hoặc Excel.
Phần mềm FMT
Phần mềm giao tiếp với BMS qua modbus: Modbus Link
Tối đa 10 tủ báo cháy có thể kết nối với phần mềm thông qua mạng LAN/WAN/Internet.
Modbus Link chạy trên Win 10
Sơ đồ kết nối tủ báo cháy với BMS qua modbus
Phần mềm giao tiếp với BMS qua BacnetIP: Bacnet Link
Tối đa kết nối được 1000 tủ trung tâm báo cháy Potter với Bacnet Link thông qua mạng LAN/WAN/Internet.
Bacnet Link chạy trên Win 10
Sơ đồ kết nối tủ báo cháy với BMS thông qua Bacnet
Phần mềm giám sát, walk test qua điện thoại, tablet, giao diện web: Intelliview Link
Phần mềm Intelliview Link
Phần mềm có thể kết nối được tối đa 1000 tủ trung tâm báo cháy Potter.
Phần mềm có 2 phiên bản là standard và premium
ở phiên bản premium phần mềm hỗ trợ walk test hệ thống cho 1 người và ở chế độ này người dùng có thể điều khiển các địa chỉ trên hệ thống như: acknowledge, silence, reset, enable, disable, drill.
Phần mềm đồ họa-PotterNet
Sơ đồ kết nối phần mềm Potternet
Phần mềm kết nối được 1000 tủ trung tâm báo cháy để giám sát và điều khiển thông qua LAN/WAN/Internet.
Có thể giám sát các hệ thống báo cháy cảu hãng khác thông qua BacnetIP
Có thể cài đặt 15 trạm trong 1 hệ thống
Có thể lưu trữ 3 triệu sự kiện lịch sử
Có thể kết nối được với hệ thống âm thanh sơ tản để cảnh báo mọi người
Cổng NACs-Cổng điều khiển ngõ ra cho chuông, đèn, còi, soilenoid,…
Mỗi cổng NAC có dòng tối đa là 3A
Cổng I/Os-Cổng ngõ vào và ra
Đó là toàn bộ cấu tạo của 1 hệ thống báo cháy Potter
III. Tính năng hữu ích, giúp người dùng có thể lắp đặt, vận hành hệ thống sẽ dàng, nhanh chóng.
1. Phần mềm lập trình dễ dàng sử dụng, mọi thao tác trong quá trình lập trình đều thông qua thao tác kéo và thả các địa chỉ ứng với chức năng thích hợp
2. Tính năng đồng bộ ngõ ra Quadrasync cho các đèn chớp của các hãng khác nhau nháy cùng lúc với nhau:
3.Tính năng Pinpoint-Giúp tìm kiếm 1 địa chỉ trên hệ thống hoặc các thiết bị trùng địa chỉ:
4. Tính năng thay đồi giá trị điện trở cuối trên cổng NAC và I/O. giá trị điện trở nằm trong rải 2k-27k
5.Tính năng lắp các card mở rộng ngay tại tủ trung tâm IPA-4000, AFC-1000 hoặc tủ nguồn phụ PSN-1000E
Các card mở rộng Potter đều được trang bị Stacker bracket nó sẽ giúp chúng có thể lắp đặt dễ dàng và nhanh chóng mà không phải mất thêm bất kỳ giá đỡ nào
